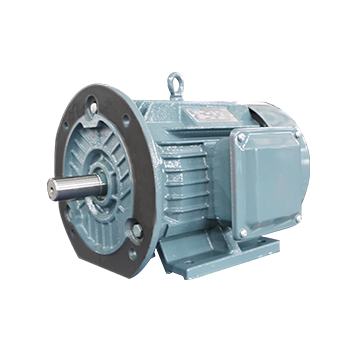

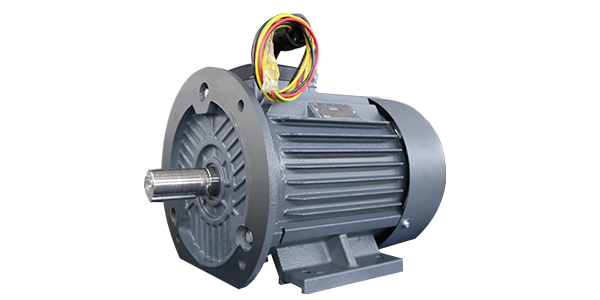

TYP系列变频永磁同步电机

永磁电机+驱动器

TYP系列(中心高H: 90mm-315mm,KW: 1.1KW-315KW)电机是全封闭式、自扇风冷式变频永磁同步电机,外观新颖美观,结构合理可靠。工作环境-15℃—40℃、电机转速1000rpm-3000rpm、缘等级F级、护等级IP54、冷却方式IC411、S1连续工作制、能效等级GB18613-20121级、与YE3系列可互换的同等机座号,也可按客户要求定制。

在线咨询

服务热线:13392386455

  • 产品详情

技术数据

TECHNICAL SPECIFICATIONS
电机型号 机座号 额定功率 额定电流 额定频率 额定转速 效率 功率因数 额定转矩 防护等级
Kw A Hz rpm % cos N.m
TYP90S-8-30/1.1KW 90 1.1 2.00 200 3000 85.2 0.98 3.5 IP55
TYP90s-8-30/1.5KW 90 1.5 2.69 200 3000 86.5 0.98 4.8 IP55
TYP90L-8-30/2.2Kw 90 2.2 3.88 200 3000 88 0.98 7.0 IP55
TYP90L-8-30/3Kw 90 3 5.22 200 3000 89.1 0.98 9.6 IP55
TYP100L-8-30/3Kw 100 3 5.22 200 3000 89.1 0.98 9.6 IP55
TYP112M-8-30/4Kw 112 4 6.89 200 3000 90 0.98 12.7 IP55
TYP112M1-8-30/5.5KW 112 5.5 9.38 200 3000 90.9 0.98 17.5 IP55
TYP112M1-8-30/7.5KW 112 7.5 12.68 200 3000 91.7 0.98 23.9 IP55
TYP160M1-8-30/11KW 160 11 18.42 200 3000 92.6 0.98 35.0 IP55
TYP160M1-8-30/15Kw 160 15 24.93 200 3000 93.3 0.98 47.8 IP55
TYP16OM1-8-30/18.5KW 160 18.5 30.61 200 3000 93.7 0.98 58.9 IP55
TYP160M1-8-30/22KW 160 22 36.28 200 3000 94.0 0.98 70.0 IP55
TYP16OM2-8-30/30Kw 160 30 49.22 200 3000 94.5 0.98 95.5 IP55
TYP160L1-12-30/37Kw 160 37 60.51 300 3000 94.8 0.98 117.8 IP55
TYP16OL2-12-30/45KW 160 45 73.44 300 3000 95.0 0.98 143.3 IP55
TYP200L1-12-30/55KW 200 55 89.47 300 3000 95.3 0.98 175.1 IP55
TYP200L3-12-30/75KW 200 75 121.63 300 3000 95.6 0.98 238.8 IP55
TYP200L3-12-30/90KW 200 90 145.65 300 3000 95.8 0.98 286.5 IP55
TYP280S1-16-30/110KW 280 110 177.64 400 3000 96.0 0.98 350.2 IP55
TYP280S2-16-30/132KW 280 132 212.73 400 3000 96.2 0.98 420.2 IP55
TYP280M1-16-30/160KW 280 160 257.59 400 3000 96.3 0.98 509.3 IP55
TYP280M2-16-30/185KW 280 185 297.17 400 3000 96.3 0.98 583.6 IP55
TYP280M3-16-30/200KW 280 200 321.32 400 3000 96.5 0.98 636.7 IP55
TYP315S1-16-30/220KW 315 220 353.45 400 3000 96.5 0.98 700.3 IP55
TYP315S2-16-30/250KW 315 250 401.65 400 3000 96.5 0.98 795.8 IP55
TYP315S3-16-30/280KW 315 280 449.84 400 3000 96.5 0.98 891.3 IP55
TYP315M1-16-30/315KW 315 315 506.07 400 3000 96.5 0.98 1002.8 IP55
电机型号 机座号 额定功率 额定电流 额定频率 额定转速 效率 功率因数 额定转矩 防护等级
Kw A Hz rpm % cos N.m
TYP90S-8-15/1.1KW 90 1.1 1.96 100 1500 87.2 0.98 7.0 IP55
TYP90S-8-15/1.5KW 90 1.5 2.64 100 1500 88.2 0.98 9.6 IP55
TYP90L-8-15/2.2KW 90 2.2 3.81 100 1500 89.5 0.98 14.0 IP55
TYP100L-8-15/3KW 90 3 5.14 100 1500 90.4 0.98 19.1 IP55
TYP100L-8-15/3KW 100 3 5.14 100 1500 90.4 0.98 19.1 IP55
TYP112M-8-15/4KW 112 4 6.81 100 1500 91.1 0.98 25.5 IP55
TYP112M1-8-15/5.5KW 112 5.5 9.28 100 1500 91.9 0.98 35.0 IP55
TYP112M2-8-15/7.5KW 112 7.5 12.56 100 1500 92.6 0.98 47.8 IP55
TYP160M1-8-15/11KW 160 11 18.28 100 1500 93.3 0.98 70.0 IP55
TYP160M1-8-15/15KW 160 15 24.77 100 1500 93.9 0.98 95.5 IP55
TYP160M1-8-15/18.5KW 160 18.5 30.45 100 1500 94.2 0.98 117.8 IP55
TYP160M2-8-15/22KW 160 22 36.09 100 1500 94.5 0.98 140.1 IP55
TYP160L1-8-15/30KW 160 30 49.01 100 1500 94.9 0.98 191.0 IP55
TYP200L2-12-15/37KW 160 37 60.26 150 1500 95.2 0.98 235.6 IP55
TYP200L3-12-15/45KW 160 45 73.13 150 1500 95.4 0.98 286.5 IP55
TYP200L3-12-15/55KW 200 55 89.10 150 1500 95.7 0.98 350.2 IP55
TYP280S1-16-15/75KW 200 75 121.12 150 1500 96.0 0.98 477.5 IP55
TYP280S2-16-15/90KW 200 90 145.19 150 1500 96.1 0.98 573.0 IP55
TYP280S3-16-15/110KW 280 110 177.09 200 1500 96.3 0.98 700.3 IP55
TYP280M1-16-15/132Kw 280 132 212.29 200 1500 96.4 0.98 840.4 IP55
TYP280M2-16-15/160KW 280 160 256.79 200 1500 96.6 0.98 1018.7 IP55
TYP315S1-16-15/185KW 280 185 296.50 200 1500 96.7 0.98 1177.2 IP55
TYP315S2-16-15/200Kw 280 200 320.65 400 1500 96.7 0.98 1273.3 IP55
TYP315M1-16-15/220KW 315 220 352.72 200 1500 96.7 0.98 1400.7 IP55
TYP315M2-16-15/250KW 315 250 400.81 200 1500 96.7 0.98 1591.7 IP55
TYP315L1-16-15/280KW 315 280 448.91 200 1500 96.5 0.98 1782.7 IP55
TYP315L2-16-15/315KW 315 315 505.03 200 1500 96.5 0.98 2005.5 IP55
电机型号 机座号 额定功率 额定电流 额定频率 额定转速 效率 功率因数 额定转矩 防护等级
Kw A Hz rpm % cos N.m
TYP90M1-8-10/1.1KW 90 1.1 2.02 67 1000 84.5 0.98 10.5 IP55
TYP90S-8-10/1.5KW 90 1.5 2.71 67 1000 85.9 0.98 14.4 IP55
TYP90L-8-10/2.2Kw 90 2.2 3.90 67 1000 87.4 0.98 21.0 IP55
TYP90L-8-10/3Kw 90 3 5.25 67 1000 88.6 0.98 28.7 IP55
TYP100L-8-10/3Kw 100 3 5.25 67 1000 88.6 0.98 28.7 IP55
TYP112M-8-10/4KW 112 4 9.42 67 1000 90.5 0.98 52.5 IP55
TYP112M1-8-10/5.5KW 112 5.5 12.74 67 1000 91.3 0.98 71.6 IP55
TYP112M2-8-10/7.5KW 112 7.5 18.48 67 1000 92.3 0.98 105.1 IP55
TYP160M1-8-10/11KW 160 11 25.03 67 1000 92.9 0.98 143.3 IP55
TYP16OM1-8-10/15KW 160 15 30.71 67 1000 93.4 0.98 176.7 IP55
TYP16OM2-8-10/18.5KW 160 18.5 36.40 67 1000 93.7 0.98 210.1 IP55
TYP160L-8-10/22KW 160 22 36.40 67 1000 93.7 0.98 210.1 IP55
TYP200L1-12-10/30Kw 160 30 60.70 100 1000 94.2 0.98 286.5 IP55
TYP200L2-12-10/37Kw 160 37 60.70 100 1000 94.5 0.98 353.4 IP55
TYP200L3-12-10/45KW 160 45 73.59 100 1000 94.8 0.98 429.8 IP55
TYP200L3-12-10/55KW 200 55 89.66 100 1000 95.1 0.98 525.3 IP55
TYP280S-16-10/75Kw 200 75 121.88 134 1000 95.4 0.98 716.3 IP55
TYP280M1-16-10/90Kw 200 90 145.95 134 1000 95.6 0.98 859.5 IP55
TYP280M2-16-10/110KW 280 110 178.02 178.02 1000 95.8 0.98 1050.5 IP55
TYP280M3-16-10/132KW 280 132 213.17 213.17 1000 96.0 0.98 1260.6 IP55
TYP315S-16-10/160KW 280 160 257.85 134 1000 96.2 0.98 1528 IP55
TYP315M-16-10/185KW 280 185 297.83 134 1000 93.3 0.98 1766.8 IP55
TYP315L1-16-10/200KW 280 200 321.98 134 1000 96.3 0.98 1910.0 IP55
TYP315L2-16-10/220KW 315 220 353.45 124 1000 96.5 0.98 2101.0 IP55
TYP355M2-16-10/250Kw 315 250 401.65 134 1000 96.5 0.98 2387.5 IP55
TYP355L1-16-10/280KW 315 280 449.75 134 1000 96.7 0.98 2686.0 IP55
TYP355L2-16-10/315KW 315 315 505.87 134 1000 96.7 0.98 3034.3 IP55

手册下载

Manual Download
  • PDF下载
    |
    德瑞斯永磁电机-ZQ
    版本号:V1.1
    2022-06-02

产品特点

Product features
  • 01
    可靠性高。兼具起动转矩大、起动电流小、过载能力强等优点;电机运行时定子会自动对转子中的永磁体进行充磁,对环境工作温度要求低,不存在退磁风险。;
  • 02
    成本较低。定转子结构简单,仅采用硅钢片叠成,无需耐高温稀土永磁材料,转子无绕组。
  • 03
    高效率平台较宽。采用专用变频器驱动,额定功率时电流低于传统永磁电机,可以在很宽的速度范围和不同负载状态下实现高效运行。

接线示意图/尺寸规格

Wiring diagram/Specification and size
接线示意图
接线示意图
点击图片放大查看

规格参数

Specification parameters
机座 级数 安装尺寸 轴伸尺寸 外形尺寸
A B C H K D E F G AB AC AD HD L
90s ≥2 140 100 56 90 10 24 50 8 20 180 195 165 260 360
9OL ≥2 140 100 56 90 10 24 50 8 20 180 195 165 260 390
100L ≥2 160 140 63 100 12 28 60 8 24 205 215 180 275 435
112M =2 190 140 70 112 12 28 60 8 24 230 240 190 300 470
16OM ≥2 254 210 108 160 14.5 42 110 12 37 395 330 255 420 700
160L ≥2 254 254 108 160 14.5 42 110 12 37 395 330 255 420 700
200L ≥2 318 305 133 200 18.5 55 110 16 49 550 420 305 505 790
280S ≥4 457 368 190 280 24 75 140 20 67.5 550 580 410 680 985
280S 2 457 368 190 280 24 65 140 18 58 550 580 410 680 985
280M 2 457 419 190 280 24 65 140 18 58 550 580 410 680 1035
280M ≥4 457 419 190 280 24 65 140 20 67.5 635 580 410 680 1035
315S 2 508 406 216 315 28 65 140 18 58 635 645 530 845 1180
315S ≥4 508 406 216 315 28 80 170 22 71 635 645 530 845 1290

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    专注于闭环矢量控制领域,适用于造纸,冶金、纺织、印染、化纤、印包等多传动系统。

  • 产品应用范围
  • 产品应用范围
