  • ES500工程型驱动器

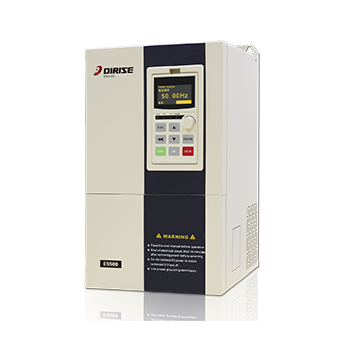

ES500工程型驱动器

工程型变频器

ES500工程型驱动器专注于闭环矢量控制领域,适用于造纸,冶金、纺织、印染、化纤、印包等多传动系统。具有支持异步电机,同步电机控制;支持多种编码器闭环控制;支持总线扩展功能;内置软件示波器功能;内置直流电抗器;灵活的DI/DO/ AI /AO端子功能。

在线咨询

服务热线:13392386455

  • 产品详情

型号说明

Model specification
变频器型号 电压等级 适配电机 额定输出电流
DRS ES500-2T-011G 三相220v 11 45
DRS ES500-2T-015G 15 60
DRS ES500-2T-018G 18 75
DRS ES500-2T-022G 22 90
DRS ES500-2T-030G 30 110
DRS ES500-2T-037G 37 150
DRS ES500-2T-045G 45 180
DRS ES500-2T-055G 55 220
DRS ES500-2T-O75G 75 260
DRS ES500-2T-090G 90 310
DRS ES500-2T-110G 110 340
DRS ES500-2T-132G 132 415
DRS ES500-2T-160G 160 600
DRS ES500-3T-OR7G 待发布
DRS ES500-3T-1R5G
DRS ES500-3T-2R2G
DRS ES500-3T-4ROG
DRS ES500-3T-5R5G
DRS ES500-3T-7R5G
DRS ES500-3T-011G
DRS ES500-3T-o15G
DRS ES500-3T-018G 18.5 37
DRS ES500-3T-022G 三相380V 22 45
DRS ES500-3T-030G 30 60
DRS ES500-3T-037G 37 75
DRS ES500-3T-045G 45 90
DRS ES500-3T-055G 55 110
DRS ES500-3T-075G 75 150
DRS ES500-3T-090G 90 180
DRS ES500-3T-110G 110 220
DRS ES500-3T-132G 132 260
DRS ES500-3T-160G 160 310
DRS ES500-3T-185G 185 340
DRS ES500-3T-200G 200 380
DRS ES500-3T-220G 220 415
DRS ES500-3T-250G 250 470
DRS ES500-3T-280G 280 510
DRS ES500-3T-315G 315 600
DRS ES500-3T-355G 355 670
DRS ES500-3T-400G 400 750
DRS ES500-3T-450G 450 810
DRS ES500-3T-450G-B 450 810
DRS ES500-3T-50OG-B 500 860
DRS ES500-3T-560G-B 560 990
DRS ES500-3T-630G-B 630 1100

说明书下载

Manual Download
  • PDF下载
    |
    ES500说明书-中文版V1.2
    版本号:V1.2
    2022-03-23

技术规范

technical specifications
功率输入 额定输入电压 三相220V ±20%三相380V ±20%,电压失衡率 <3%
额定输入频率 50 ~60Hz( 士5%)
功率输出 额定输出电压 ≤输入电压
额定输出电流 变频器额定输出电流
过载能力 150%额定电流60秒,180%额定电流10秒。
控制特性 控制方式 V/F控制,sVC矢量控制,FVC矢量控制
最高频率 o.00~ 600.00Hz
频率分辨率 数字给定:0.01Hz,模拟给定:最高频率×0.1%
调速范围 1:50 (V/F控制),1:200 (SVC矢量控制),1:1000 (FVC矢量控制)
稳速精度 士0.5% (V/F控制),±0.2%(SVC矢量控制),±0.02% (FVC矢量控制)
启动转矩 1.00Hz:150%(V/F控制),0.25Hz:150%(SVC矢量控制),0.00Hz:150%(FVC矢量控制)
产品功能 频率设定方式 数字设定、模拟设定、多段速设定、简易PLC、过程PID及多种频率给定方式组合及切换。
运行方式 键盘、端子、通讯控制
转矩提升 自动转矩提升、固定转矩提升、任意转矩提升
加减速时间 0.01S~600.0OS/Min
自动电压调整 当电网电压变化时,能自动保持输出电压恒定。
过流、电压失速 对运行期间电流电压自动限制,防止频繁过流过压跳闸。
V/F分离 输出电压、输出频率独立调节,满足变频电源的应用。
直流制动 直流制动频率:0.01Hz~最大频率,制动时间:0.00S ~ 30.0OS,制动动作电流值:0.00%~100.00%
转速追踪启动 对旋转中的电机实现无冲击启动
停电再启动 停电后自动再启动运行,实现无人职守。
外围接口 外部电源 10V/20mA,24V/150mA
数字量输入 7路数字可编程输入端子,X7可作为高速脉冲输入。
数字量输出 2路可编程Y端子输出,2路可编程继电器输出,Y2可作为高速脉冲输出。
模拟量输入 Al1:0~10V电压输入,Al2:0~10V/0 ~20mA输入,Al3:0~10V/0 ~20mA输入
模拟量输出 AO1:0~10V/0 ~20mA输出,AO2:0~~10V/0 ~20mA输出
485通讯 AO1:0~10V/0 ~20mA输出,AO2:0~~10V/0 ~20mA输出
操作键盘 LCD显示 中英文液晶键盘显示
按键 8个操作按键
保护 故障保护功能 输入缺相、输出缺相、过流保护、过压保护、欠压保护、过热保护、过载保护等。
环境 安装场所 室内,不受阳光直射,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。
海拔高度 低于1000米
振动 小于0.6g
海拔高度 低于1000米
存储温度 -20℃~+60℃
防护等级 IP20
安装方式 壁挂式,落地电控柜式。

产品特点

Product features
  • 01
    强大的电流矢量控制性能;
  • 02
    稳定的低频带载能力,VF/1:50、SVC/1:200、FVC/1:1000;支持异步电机,同步电机控制;
  • 03
    支持多种编码器闭环控制;支持总线扩展功能;
  • 04
    内置软件示波器功能;内置直流电抗器;
  • 05
    灵活的DI/DO/Al /AO端子功能;
  • 06
    过压、过流、掉载、超速等多重保护功能;严格的产品设计规范保障产品可靠性。

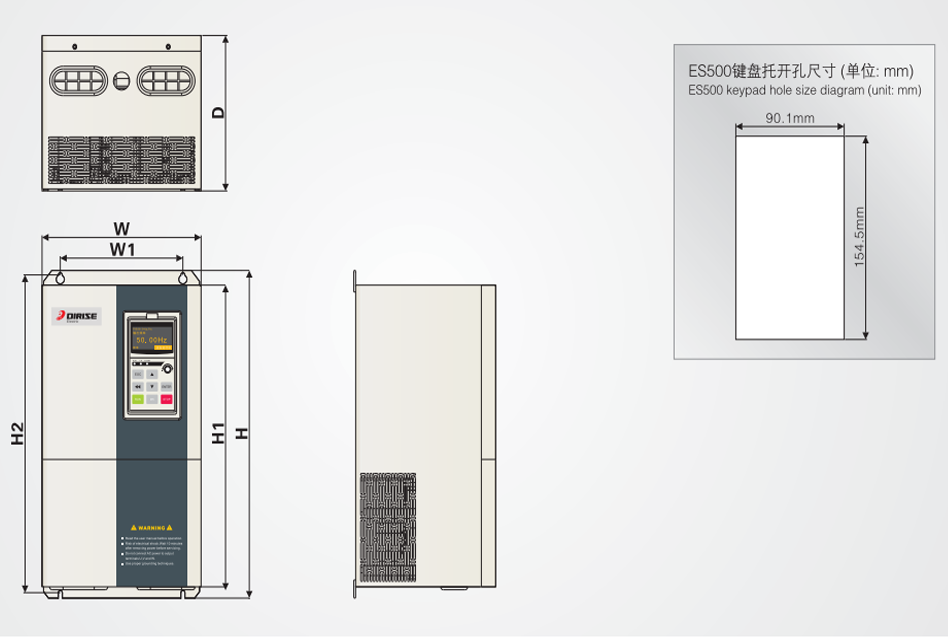

接线示意图/尺寸规格

Wiring diagram/Specification and size

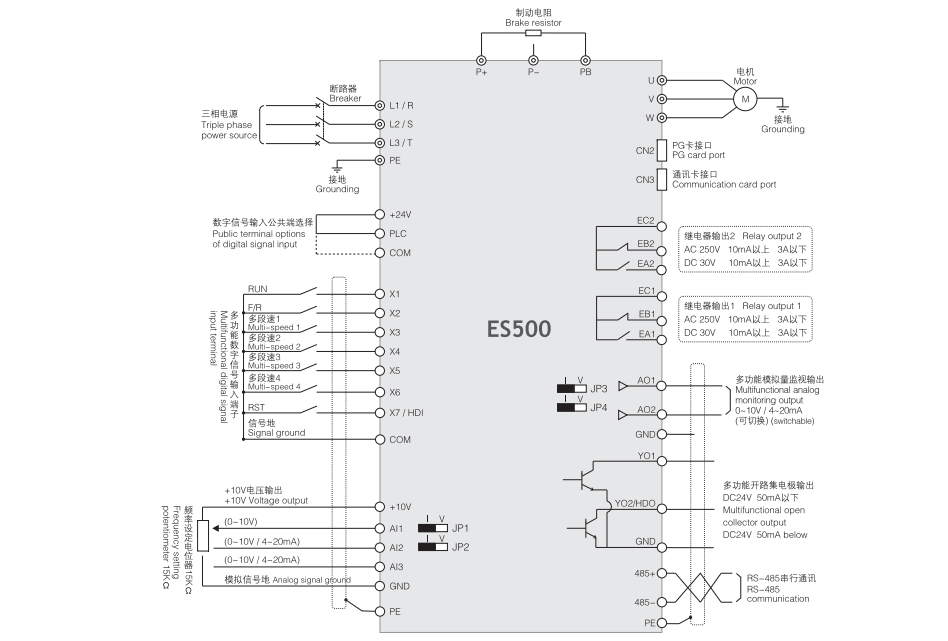

接线示意图
接线示意图
点击图片放大查看

规格参数

Specification parameters
变频器型号 电压等级 W W1 H H H2 D 安装孔径(mm)
DRS ES500-2T-011G 三相220V 235 197 415 380 405 208 6.5
DRS ES500-2T-015G 255 197 475 440 465 225 6.5
DRS ES500-2T-018G
DRS ES500-2T-022G 320 250 605 550 590 270 9.0
DRS ES50O-2T-O30G
DRS ES500-2T-037G 383 280 725 670 710 303 11
DRS ES500-2T-045G
DRS ES500-2T-055G
DRS ES500-2T-075G 518 440 1050 980 1030 345 13
DRS ES500-2T-090G
DRS ES500-2T-110G
DRS ES500-2T-132G 650 440 1055 980 1030 390 13
DRS ES500-2T-160G 810 600 1295 1200 1260 413 18
DRS ES500-3T-OR7G 三相380V 810 600 1295 1200 1260 413 18
DRS ES500-3T-1R5G
DRS ES500-3T-2R2G
DRS ES500-3T-4ROG
DRS ES500-3T-5R5G
DRS ES500-3T-7R5G
DRS ES500-3T-011G
DRS ES500-3T-015G
DRS ES500-3T-018G 235 197 415 380 405 208 6.5
DRS ES500-3T-022G
DRS ES500-3T-O30G 255 197 475 440 465 225 6.5
DRS ES500-3T-037G
DRS ES500-3T-045G 320 250 605 550 590 270 9.0
DRS ES500-3T-055G
DRS ES500-3T-075G 382 280 725 670 710 303 11
DRS ES500-3T-o90G
DRS ES500-3T-110G
DRS ES500-3T-132G 518 440 1050 980 1030 345 13
DRS ES500-3T-160G
DRS ES500-3T-185G
DRS ES500-3T-200G 650 440 1055 980 1030 390 13
DRS ES500-3T-220G
DRS ES500-3T-250G
DRS ES500-3T-280G 810 600 1290 1200 1030 413 18
DRS ES500-3T-315G
DRS ES500-3T-355G
DRS ES500-3T-400G
DRS ES500-3T-450G
DRS ES500-3T-450G-B 1100 - 1750 - - 550 -
DRS ES500-3T-500G-B
DRS ES500-3T-560G-B
DRS ES500-3T-630G-B

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    专注于闭环矢量控制领域,适用于造纸,冶金、纺织、印染、化纤、印包等多传动系统。
