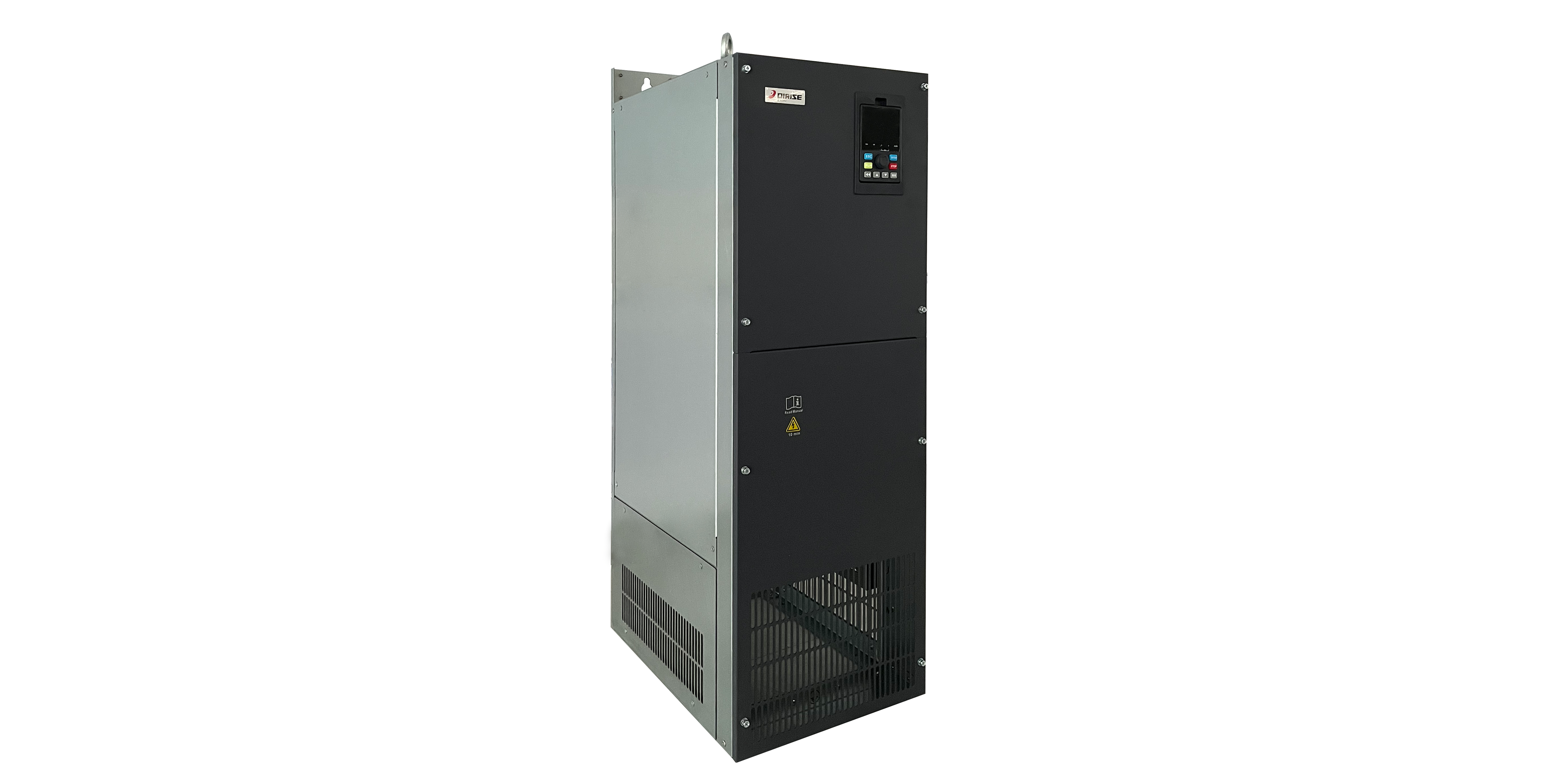

ES160插件式通用型矢量变频器

插件式通用型变频器

ES160为全新升级系列插件式变频器，采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及，支持多种扩展卡类型，组合功能丰富强大，性能稳定。书本型设计，更节约电气柜的安装空间，同样的空间可以安装更多的电气器件。

在线咨询

服务热线：13392386455

产品详情

型号说明

Model specification

变频器型号	电压等级	适配电机Kw	额定输出电流A
DRS ES160-3T-0R7G/1R5P	三相380V	待公布
DRS ES160-3T-1R5G/2R2P
DRS ES160-3T-2R2G/4R0P
DRS ES160-3T-4R0G/5R5P
DRS ES160-3T-5R5G/7R5P
DRS ES160-3T-7R5G/011P
DRS ES160-3T-011G/015P
DRS ES160-3T-015G/018P
DRS ES160-3T-018G/022P		18/22	37A/45A
DRS ES160-3T-022G/030P		22/30	45A/60A
DRS ES160-3T-030G/037P		30/37	60A/75A
DRS ES160-3T-037G/045P		37/45	75A/91A
DRS ES160-3T-045G/055P		45/55	91A/112A
DRS ES160-3T-055G/075P		55/75	112A/150A
DRS ES160-3T-075G/090P		75/90	150A/176A
DRS ES160-3T-090G/110P		90/110	176A/210A
DRS ES160-3T-110G/132P		110/132	210A/253A
DRS ES160-3T-132G/160P		132/160	253A/304A
DRS ES160-3T-160G/185P		160/185	304A/340A
DRS ES160-3T-185G/200P		185/200	340A/377A
DRS ES160-3T-200G/220P		200/220	377A/426A
DRS ES160-3T-220G/250P		220/250	377A/426A
DRS ES160-3T-250G/280P		250/280	465A/520A
DRS ES160-3T-280G/315P		280/315	520A/585A
DRS ES160-3T-315G/355P		315/355	585A/650A
DRS ES160-3T-355G/400P		355/400	650A/725A
DRS ES160-3T-400G/450P		400/450	725A/820A

说明书下载

Manual Download

PDF下载

|

ES160说明书-中文V1.0

版本号：V1.1

2022-10-20

点击下载

技术规范

technical specifications

功率输入	额定输入电压	单相:220V ± 20%，三相:220V +20%，三相:380V + 20%
功率输入	额定输入频率	50 ~60Hz( 士5%)
功率输出	额定输出电压	不大于输入电压
	额定输出电流	变频器额定输出电流
	过载能力	G 型机 :150% 额定电流 1 分钟，180% 额定电流 10 秒 P 型机 :120% 额定电流 1 分钟，150% 额定电流 10 秒
	过载能力
控制功能	控制方式	开环矢量控制 (SVC)；闭环矢量控制（FVC)；V/F 控制
	最高频率	500Hz
	频率分辨率	数字给定 : 0.1Hz 模拟给定 : 最高频率 x 0.1%
	调速范围	1:200（SVC）；1:1000（FVC)
	稳速精度	FVC:±2%；SVC:5Hz 以上 ±5%
	转矩提升	固定转矩提升、任意转矩提升
	加减速曲线	直线、S 曲线
	加减速时间	0.01S~600.00S
	自动电压调整	当电网电压变化时，能自动保持输出电压恒定
	过流、电压失速	对运行期间电流电压自动限制，防止频繁过流过压跳闸
	直流制动	直流制动频率 :0.10Hz~60.00Hz 制动时间：0.00S~30.00S 制动动作电流值：0.00%~150.00%
	直流制动
外围接口	外部电源	10V/10mA 24V/150mA
	数字量输入	6 个 DI 端子，其中一个支持最高 100KHz 高速脉冲输入
	数字量输出	1 个高速脉冲输出端子，支持 0~100KHz 脉冲输出 1 个 DO 端子 2 个继电器输出端子
	模拟量输入	AL1:0~10V 电压输入 AL2:0~10V/0~20mA 输入
	模拟量输出	AO1：0~10V/0~20mA 输出 AO2: 0~10V/0~20mA 输出
	485 通讯	支持标准 Modbus 通讯协议



操作键盘	LED 显示	双行数码管显示
操作键盘	按键	8 个操作按键
保护	故障保护功能	输入缺相、输出缺相、过流保护、过压保护、欠压保护、过热保护、过载保护等
环境	安装环境	室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等，海拔高度低于 1000 米，湿度低于 90%，振动小于 5.9m/s2（0.6g）
环境	环境温度	-10℃ ~+40 度℃

产品特点

Product features

resource/images/561884f0ece74ac09b3fd125efed7322_25.png

01

运用电机专用控制芯片，采先进的优化磁通矢量控制算法，运转特性更良好，低速转矩大，转矩脉动小
02
支持多种编码器类型，组合功能丰富强大，性能稳定
03
稳速精度高，调速范围广，具有良好的动态特性、超强的过载能力
04
标配的RS485通讯接口，支持Modbus RTU通讯，可实现与产品的快速总线联接
05
过压、过流、掉载、超速等多重保护功能，严格的产品设计规范保障产品可靠性
06
大余量降额设计，长寿命设计，独立风道设计，抵抗各种严酷污染环境。

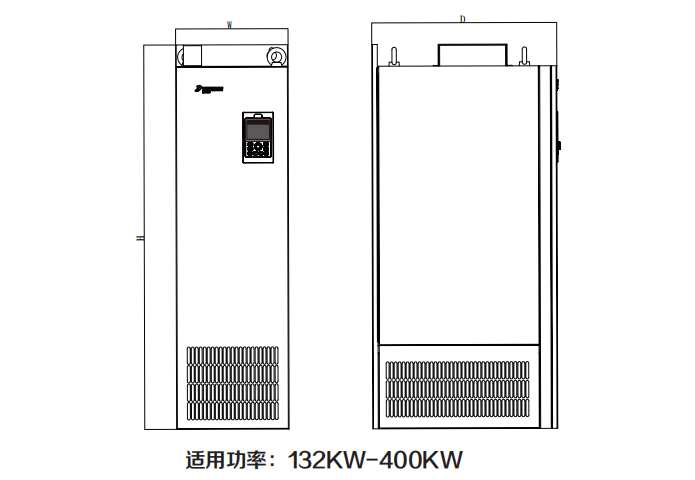

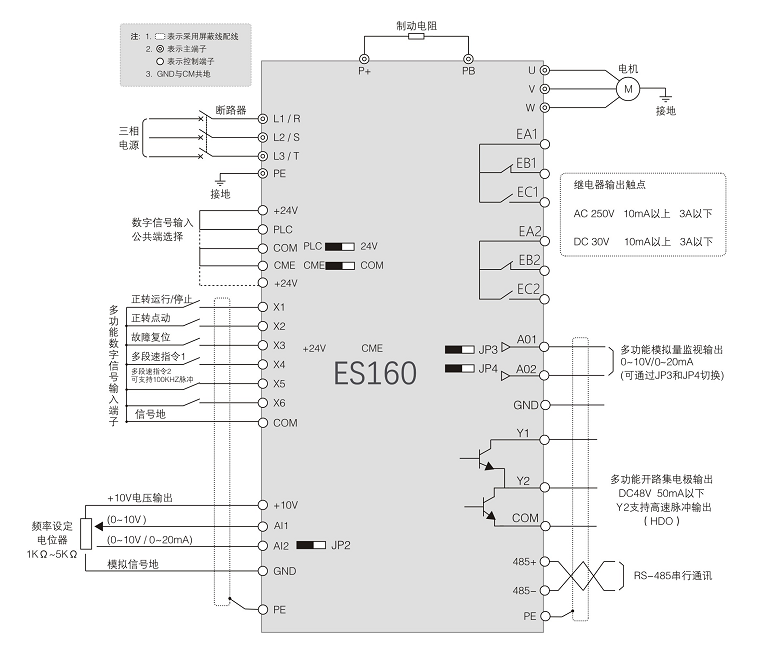

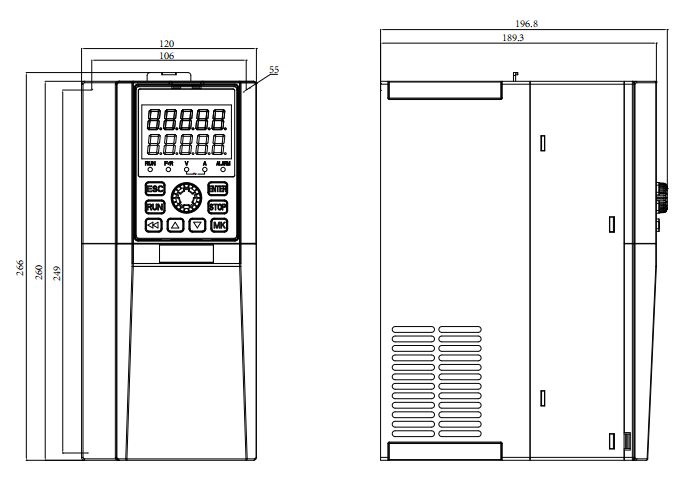

接线示意图/尺寸规格

Wiring diagram/Specification and size

resource/images/295551d6937f4293b224ee8bdaf19c87_15.png

resource/images/295551d6937f4293b224ee8bdaf19c87_19.png

resource/images/295551d6937f4293b224ee8bdaf19c87_21.png

点击图片放大查看

规格参数

Specification parameters

变频器型号	电压等级	W	W1	H	H1	H2	D	安装孔径(mm)
DRS ES160-3T-0R7G/1R5P	三相380V	待公布
DRS ES160-3T-1R5G/2R2P
DRS ES160-3T-2R2G/4R0P
DRS ES160-3T-4R0G/5R5P
DRS ES160-3T-5R5G/7R5P		待公布
DRS ES160-3T-7R5G/011P
DRS ES160-3T-011G/015P
DRS ES160-3T-015G/018P		待公布
DRS ES160-3T-018G/022P DRS ES160-3T-022G/030P		205	140	344	328	320	205	6.5
DRS ES160-3T-030G/037P DRS ES160-3T-037G/045P		230	200	445	434	425	215	6.5
DRS ES160-3T-045G/055P DRS ES160-3T-055G/075P		300	190	505	483	465	270	9.0
DRS ES160-3T-075G/090P DRS ES160-3T-090G/110P		340	220	600	585	570	305	9.0
DRS ES160-3T-110G/132P		380	220	680	665	645	305	9.0
DRS ES160-3T-132G/160P DRS ES160-3T-160G/185P		310	180	960	870.5	-	437	12.0
DRS ES160-3T-185G/200P DRS ES160-3T-200G/220P		310	200	1086.2	970.5	1070	520	14.0
DRS ES160-3T-220G/250P DRS ES160-3T-250G/280P DRS ES160-3T-280G/315P		340	210	1223	1109.5	1210	550	14.0
DRS ES160-3T-315G/355P DRS ES160-3T-355G/400P DRS ES160-3T-400G/450P		340	220	1382	1267.5	1370	567.5	16.0
