随着国产变频器在各行各业的节能应用越来越多，传统空压机节能改造也越来越被重视！德瑞斯变频器在空压机节能改造和空压机专用变频器这块业务深耕多年！深受行业客户认可！下面讲解一下永磁同步变频器与空压机的调试方法：

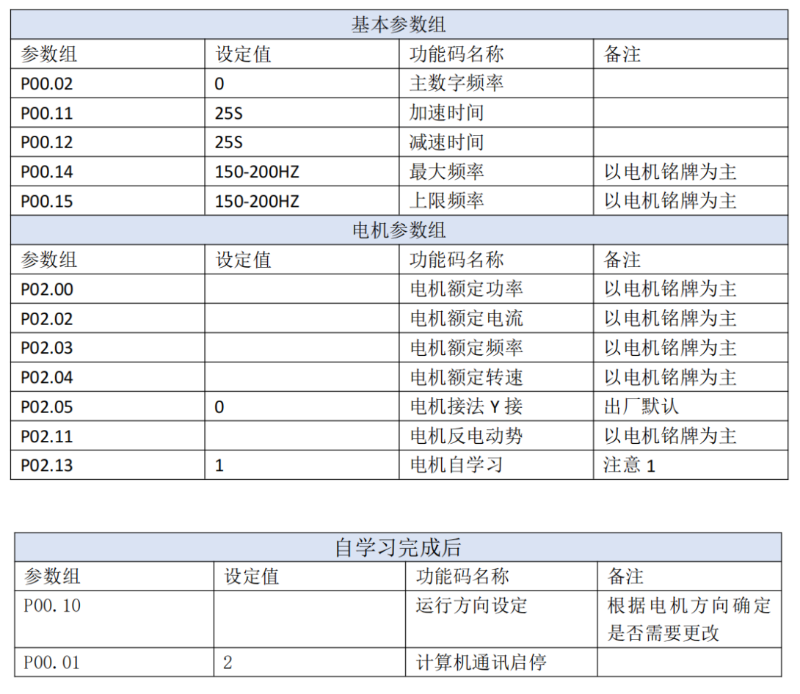

1、 变频器参数（德瑞斯ES120K系列变频器）：

注意：

P02.13=1 按 ENTER 确认之后按 RUN 键进行静态自学习，学习完成之后，可按 MK 键确认电机方向，如果电机反转可通过 P00.10=1修正，正转无需修改。（自学习时必须要保证命令源选择 P00.01=0）。

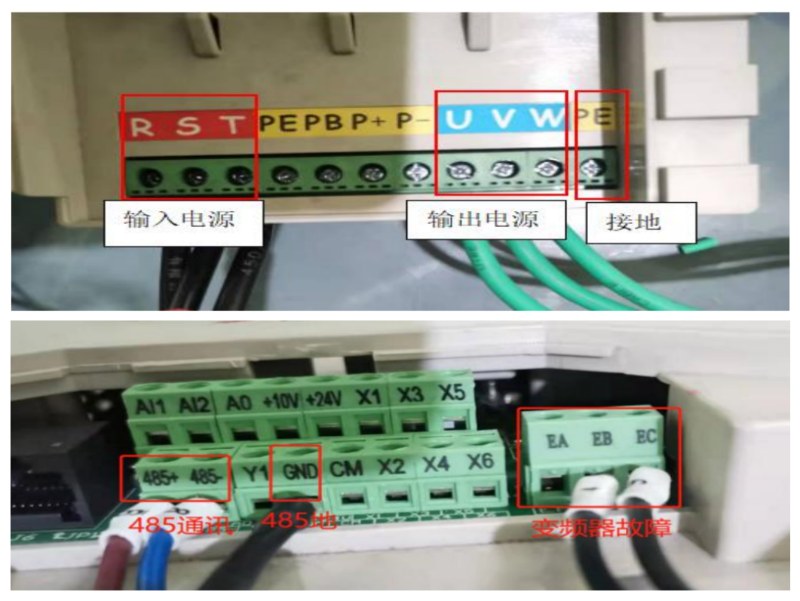

2、变频器接线

2.1 主回路接线

输入电源： R S T

输出电源： U V W

接地端子为：PE

2.2 控制端子接线

通讯：485+ 485-

地线：GND

变频器故障：EC EB

注：EC/EB 为常闭信号 EC/EA 为常开信号 空压机一般使用常闭信号

3、注意事项

3.1 注意电机方向。

3.2 了解现场工况，在下限频率运行时超过变频压力的电流监控（未达到卸载值），在高频率加载恒压变频压力时的电流监控（通过按变频器移位键按至 A 灯亮可实现监控），也可以在控制器运行参数下一页监控 。

3.3 电机地接入变频器 PE 地 ，485GND 接入 GND 。

3.4 控制器加载延迟时间改为12S避免启动加载时频率过低报警 。

3.5 控制器启动频率,下限频率 ,空载频率设置成一致。

4、变频器预置

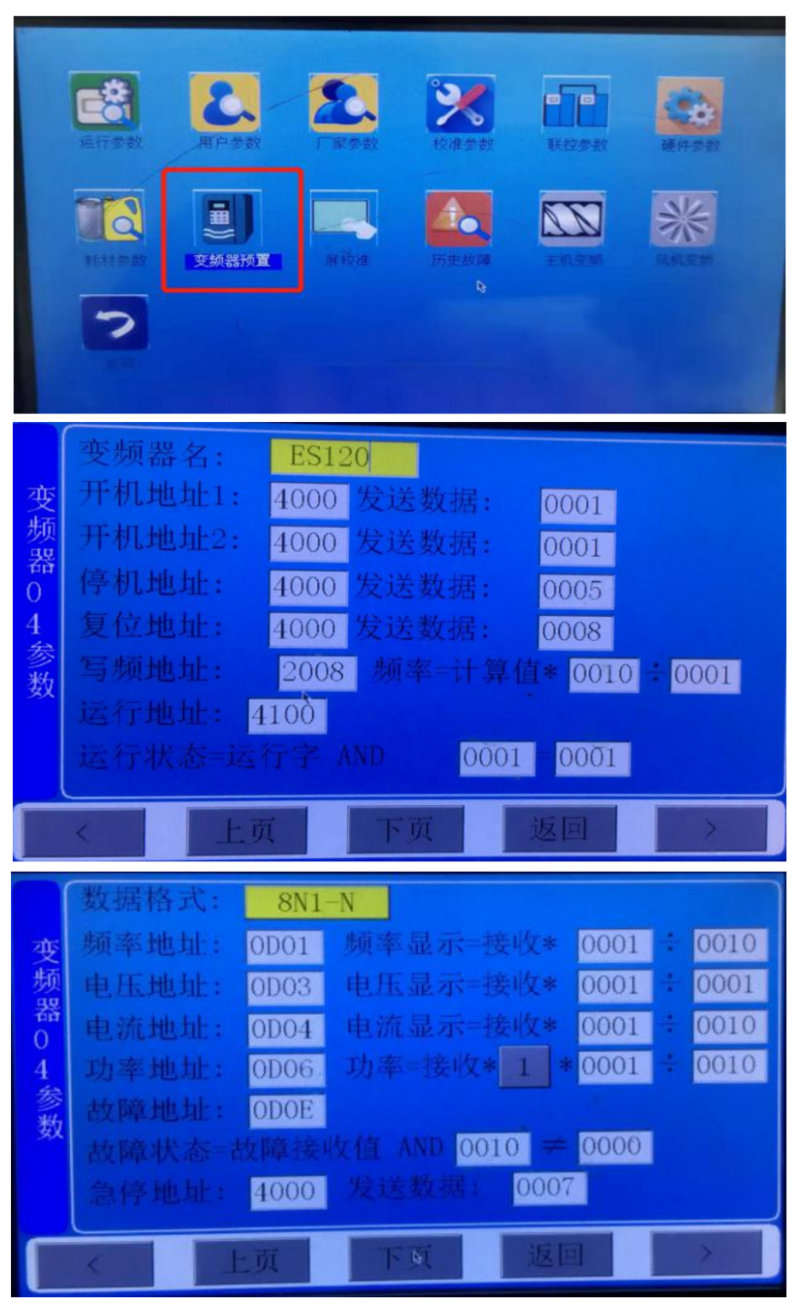

在控制器菜单中选择变频器预置，输入密码进去后将变频器通讯地址填写到控制器中。

5、选择变频器

在控制器菜单中选择主机变频，进入后按两次下页进入到图二面板，单击变频器型号选择 ES120K 即可。

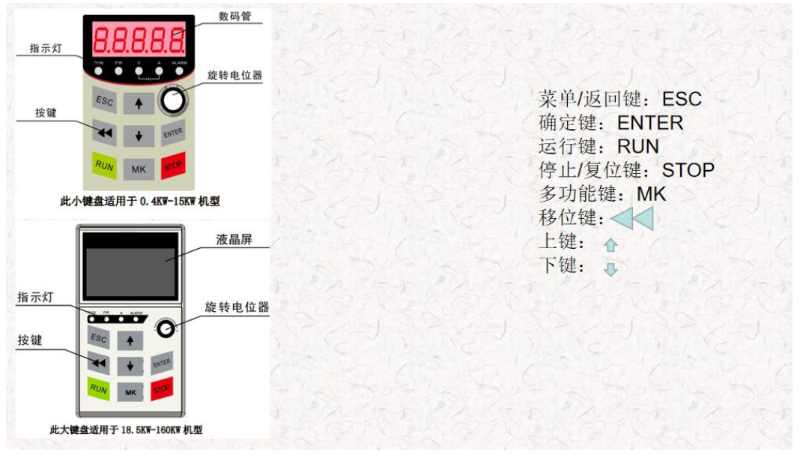

6、键盘操作
