龙门刨床广泛应用在机械、电子、汽车、船舶制造等行业中，其主要作用是刨削大型工件，也可在工作台上装夹多个零件同时加工，是工业的母机。变频器厂家德瑞斯为您介绍DIRISE变频器应用在龙门刨床上的案例。

龙门刨床具有门式框架和卧式长床身的刨床，即可用于刨削大型工件，也可在工作台上装夹多个零件同时加工，是工业的母机。龙门刨床的工作台带着工件通过门式框架作直线往复运动，空行程速度大于工作行程速度。横梁上一般装有两个垂直刀架，刀架滑座可在垂直面内回转一个角度，并可沿横梁作横向进给运动；刨刀可在刀架上作垂直或斜向进给运动；横梁可在两立柱上作上下调整。一般在两个立柱上还安装可沿立柱上下移动的侧刀架,以扩大加工范围工作台回程时能机动抬刀，以免划伤工件表面。机床工作台的驱动可用发电机－电动机组或用可控硅直流调速方式,调速范围较大,在低速时也能获得较大的驱动力。有的龙门刨床还附有铣头和磨头，变型为龙门刨铣床和龙门刨铣磨床，工作台既可作快速的主运动，也可作慢速的进给运动，主要用于重型工件在一次安装中进行刨削、铣削和磨削平面等加工。

     龙门刨的刨削过程是工件(放在刨台上)与刨刀之间做相对运动的过程。也就是刨台频繁的往复运动。刨台的运动分为人工点动运行和自动往复循环运行。

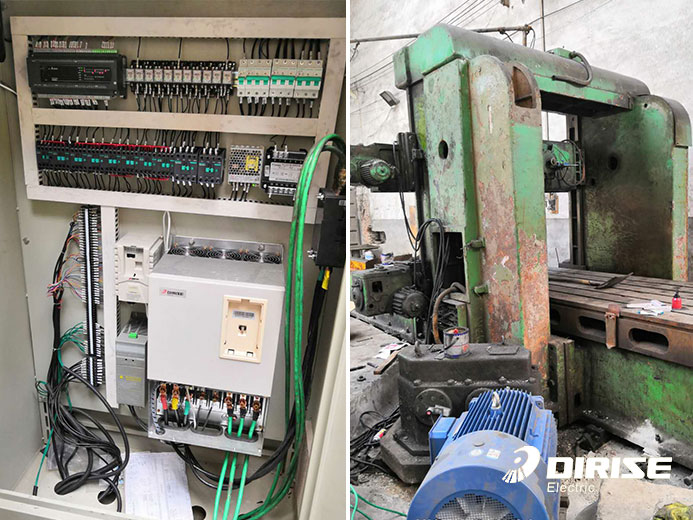

针对龙门刨床主传动系统的结构及控制特点，变频器厂家德瑞斯采用PLC和变频技术来对该龙门刨床控制系统进行改造。其中，工作台的主运动及进刀机构分别采用变频器进行控制，制动系统采用能量回馈装置，全部工艺过程及相关信号由PLC进行控制。

与原系统相比较，改造后的变频调速系统主传动装置容量节省了300KW，传动效率提高了一倍，调速范围增大到1:35，静差度3%，同时也简化了拖动系统，减少了维护工作量，经济性和可靠性都有了很大的提高。

德瑞斯变频器ES100系列在龙门刨床上的应用在多个现场得到了验证跟认可，若您需要变频器对龙门刨床进行应用改造，欢迎联系深圳德瑞斯。
